调蓄池真空冲洗装置安装实例

地区及项目简述

◆白银市，别称铜城，甘肃省辖地级市，地处中国西北地区、黄河上游、甘肃省中部、陕甘宁青四省区交汇处，总面积2.12万平方千米。截至2023年4月，全市辖2个区、3个县。截至2022年底，白银市常住人口150.21万人。

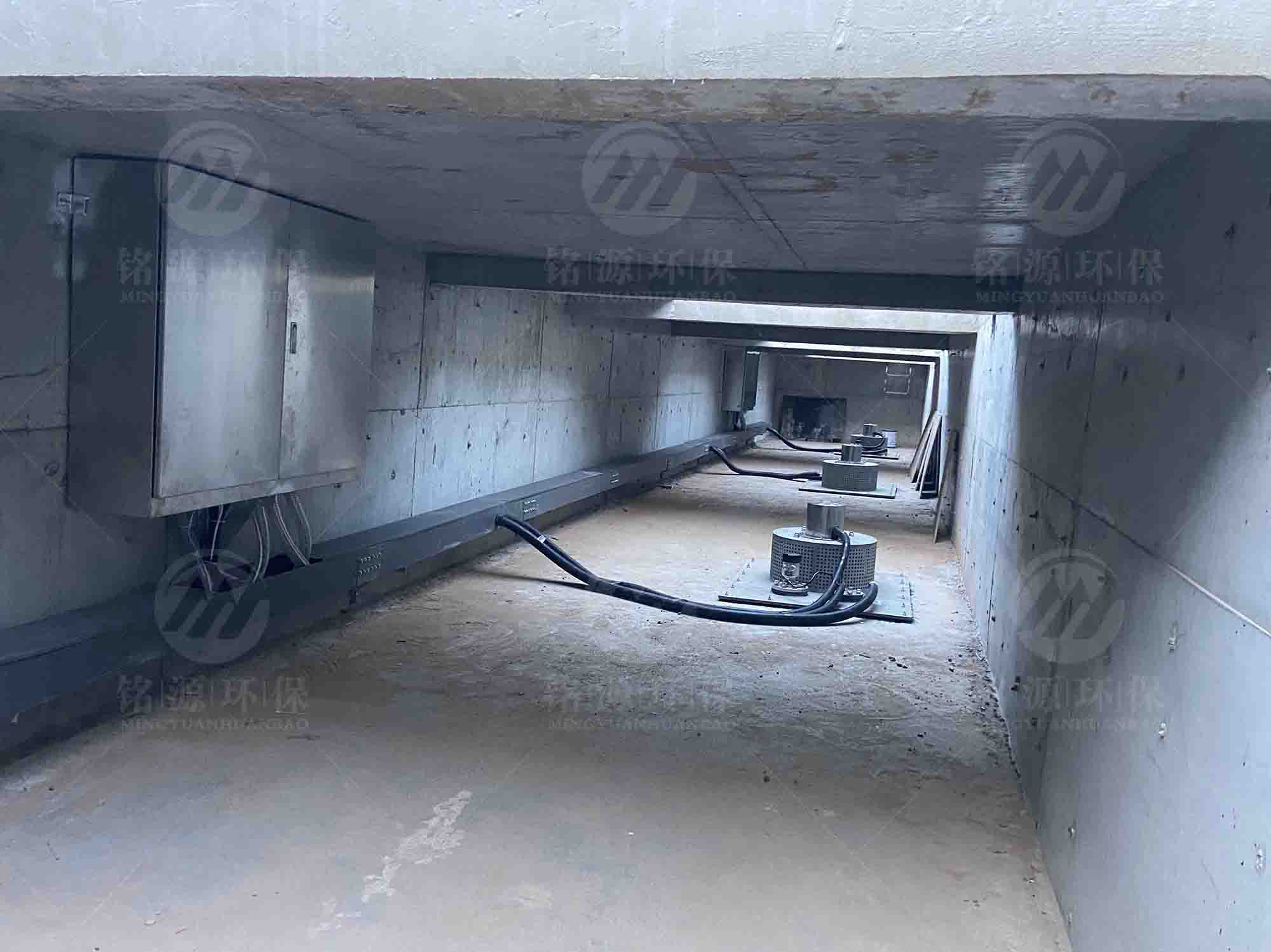

◆甘肃省白银市四台真空冲洗设备已经安装并应用。

该项目主要包括防洪工程、控源截污工程、内源治理工程、生态补水工程和生态修复工程等。

产品背景

◆在雨水调蓄池中由于泥砂和其他细小的悬浮物会在暴雨过后大量沉积在调蓄池底或排水管道或排水箱涵的底部，因此雨水调蓄池或排水管网需要在暴雨过后及时进行清洗。如果系统没有及时清理干净，可能会增加堵塞问题的发生，淤泥长时间会产生臭气毒气的问题。Myuan-ZK真空冲洗系统是一种理想的解决问题的办法。

调蓄池的工作方式如下：

旱季时期：错接和混接的污水进入调蓄池， 污水经水泵提升进入水质净化处理设施。

雨季时期：初期雨水进入调蓄池，调蓄池达到设计水位以后，水泵关闭，进水闸门关闭。

降雨结束：分时段将调蓄池内初期雨水排空，水泵开启，污水经水泵输入就地处理。

由于污水进入调蓄池，因此带来调蓄池底部污染物沉积的问题。对于调蓄池而言，底部沉淀物的清洁措施至关重要，所以该项目决定采用真空冲洗系统，对调蓄池进行冲洗。

项目配置

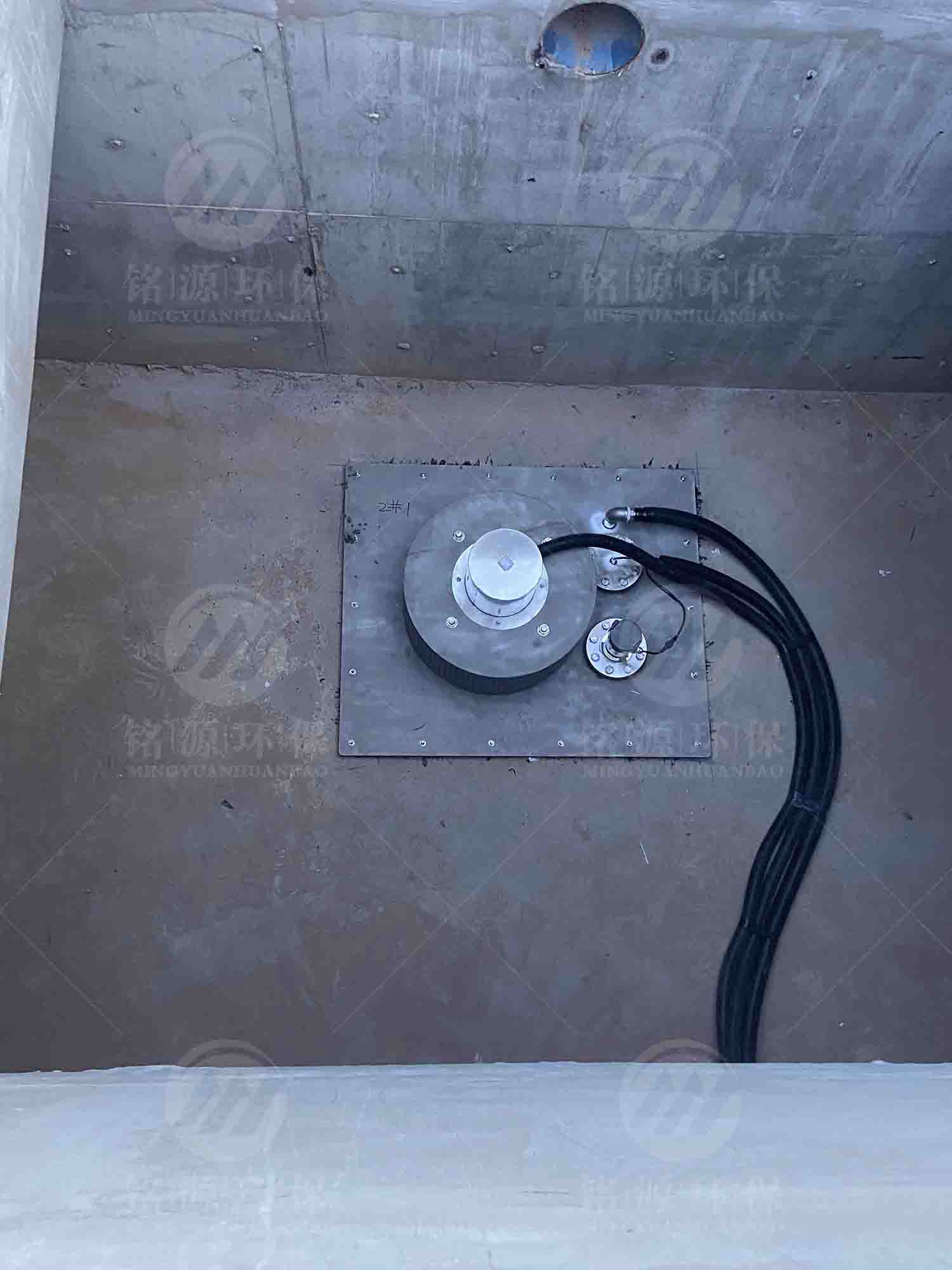

◆Myuan -ZK真空冲洗系统由真空装置底座、自动隔膜装置、真空负压系统、控制阀组、智能控制柜组成。

◆采用真空冲洗系统的调蓄池由存水室、雨水储存区和冲洗水排放区组成。根据池型可以在一个调蓄池中设置一个或多个存水室，可由一套真空控制系统控制，但是保持独立的分组运行。

◆该项目配套的智能控制柜，智能控制系统中央处理器采用西门子PLC，施耐德品牌主要电气件，配备人机操作界面，直观反映系统运行状态，可实时查看储水池内液位情况、真空系统数值以及阀组的工作状态。

◆远程智能监控平台可远程实现对调蓄池液位、系统真空度、储气压力值、储水室液位状态，系统状态的实时监控。实现了冲洗过程的全流程监控。通过在电脑端和手机端在有网络的地方都可实时查询监控，并将报警信息推送至管理人员手机。

◆控制阀组包含真空阀、连通阀等，可以一对一（最多三组）自由组合，可以实现多组自动隔膜装置的并联联动，可以单独控制单组的自动隔膜装置，全自动转换，反应迅速。阀门采用SUS304材质阀体和管路，最大限度地减少外界气体腐蚀。

工作原理

◆当汛期调蓄池进水时，雨水储存区中的水位升高到一定高度，真空系统自动启动，随着冲洗室中的空气被真空系统逐渐抽出，形成负压状态，冲洗室中的水位水量保持着恒定储存状态。当调蓄池内雨/污水被外排，水位下降至设定的液位值时，控制阀门组自动转换，冲洗室内的真空被破坏，此时冲洗室内的水冲击能量迅速释放，冲入廊道中，在调蓄池底部产生强力的水平冲洗波，有效地清洗池底的污泥及垃圾杂质至聚集坑槽内，便于后续排水泵外排及进行固液分离处置。

◆Myuan-ZK真空冲洗系统借由真空系统和控制阀门组的帮助，该系统可以吸收足量的水体并保持在一定的高度。由此产生足够的势能，待水池排空后，释放蓄水室内水体，水体的势能转化为动能，产生强力的冲刷水流，把水池内残留的沉淀物携带至集水坑内并排至污水处理厂。

真空冲洗系统适用于全地下市政污水调蓄池中，对池中的水质几乎无任何要求，冲洗范围更大，效果更好，未来维护时也无需入池。通过配置真空冲洗系统，对调蓄池进行有效冲洗，防止底部污染物的沉积。

工程实施后，完成了污染防治的攻坚战，有效进行控源截污，并实现水质净化和生态补水，有效提升了周边居民的生活舒适度和满意度。
