水力冲洗门型号及应用

拦蓄自冲洗装置是一种用于雨水调蓄池中沉积物的自冲洗装置，此外也可以用于对大型排水管道进行冲洗。实际应用效果良好。其形状为方形、圆形均可。

一、

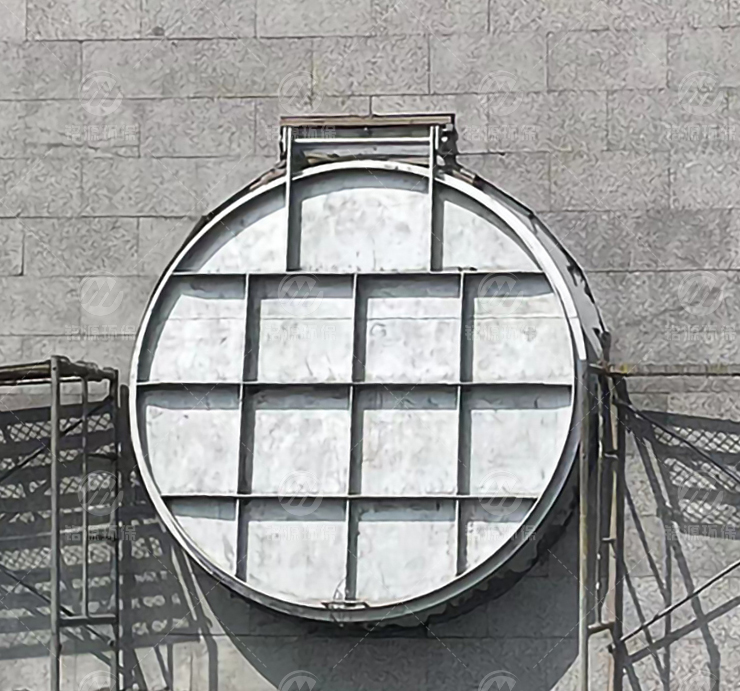

1、圆形冲洗门用途：

圆形拍门安装在排水口或检查井内，用于防止水体倒灌。圆形拍门关闭时门盖与阀体贴合，开启力小，适用于低压力排水管道口等。

2、结构及工作原理

圆形拍门主要由阀体、门盖、连接板、销轴、密封圈组成。所有结构部件均为SUS304材质，密封圈为橡胶。有水流时，门板在水流的作用下打开；无水流时，门体在自重的作用下关闭，并在反向水压作用下，与不锈钢体形成密封，防止水体倒流。

3、产品特点

(1)反向承压能力强；

(2)开启水头低；

(3)开启力小，水损低；

(4)SUS304材质，耐腐蚀性强；

(5)使用寿命长，维护方便

二、

1、方形拍门用途：

方形拍门安装在排水沟渠出口处，用于防止水体倒灌。方形拍门可调节开启力，也可承受较大的反向水压。

2、结构及工作原理：

方形拍门主要由门体、门板、密封圈、转轴销、链接片等组件组成。

有水流时，水流借自身的冲力将门板顶开；无水流时，门板在自重的作用下下落，并在反向水压作用下，与门体形成密封，防止水体倒流。

产品特点：

(1)采用可调式连接，根据工况的不同，调节力臂来控制阀瓣开启力；

(2)密封圈采用空心结构，当有固体附着在密封座上时，密封圈表面有弹性，从而使密封圈表面有固体残渣时也能够正常密封；

(3)门板内部焊接加强筋加强，可承受高关闭水头。

三、两种拍门的主要运行过程如下∶

蓄水：将雨水调蓄池划分为多个冲洗廊道。然后在每一个冲洗廊道中分离出一座单独储水间，用于在调蓄池日常进水时存储来水，作为清洗调蓄池的冲洗水源

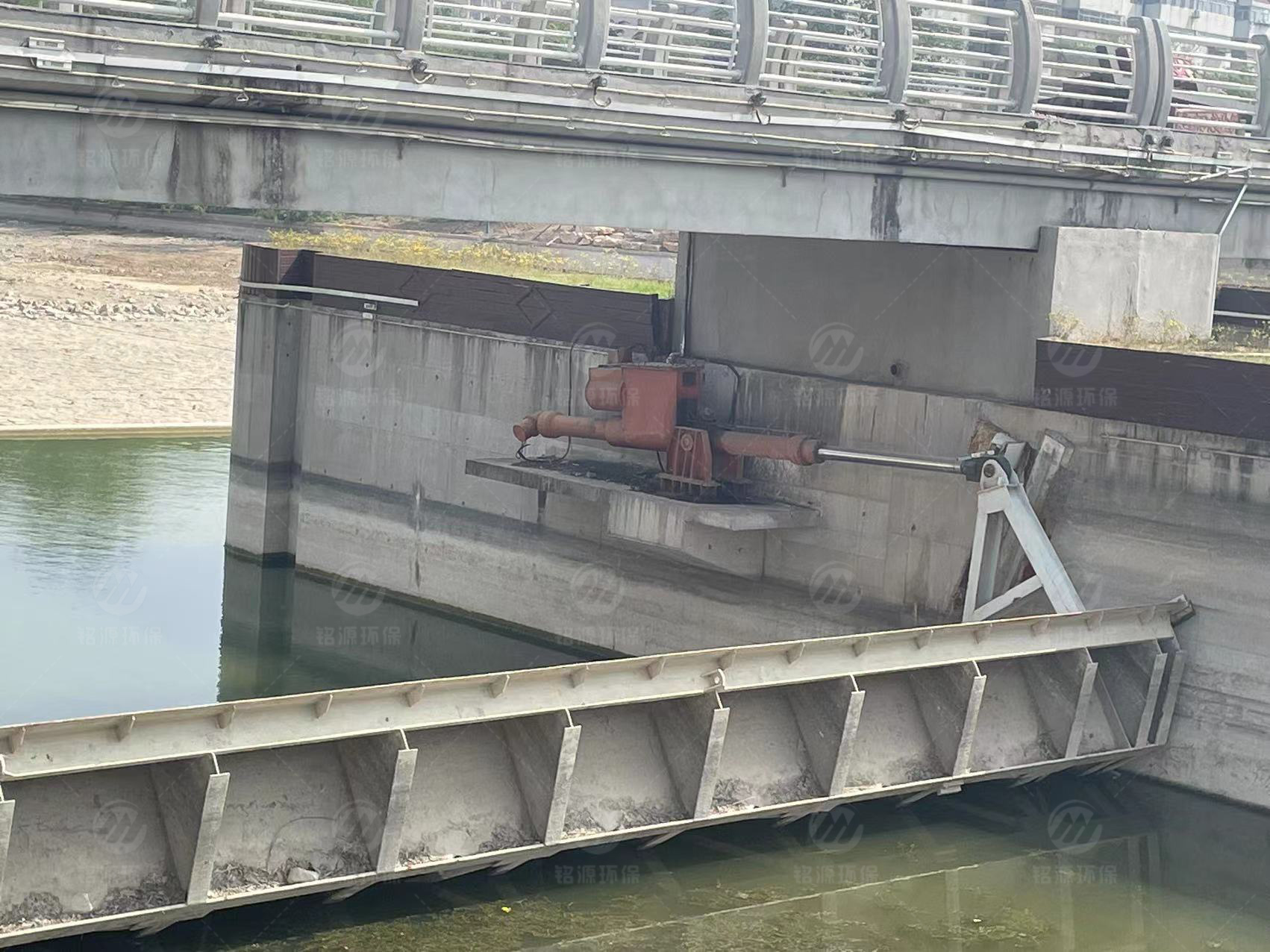

水中污染物沉淀于池底需要清洗时，排空雨水调蓄池，通过PLC控制系统启动液压系统，将储水间之前的冲洗门开启，开始对廊道进行清洗。

冲洗：冲洗门开启之后，储水间内的水源产生强大的冲洗水流（类似水坝放水），对调蓄池各廊道底部进行冲洗。冲洗完毕后冲洗门恢复原位，等待下次蕃水冲洗。
