雨污分流装置---液动下开式堰门

在排水管网雨水溢流前的水位控制系统中，通过堰门控制排水管内雨水的液面高度，但堰门结构复杂。比如对于下开式堰门而言，其主要由堰板、堰框和油缸组合而成。堰板、堰框由不锈钢薄板折弯焊接而组成。由于堰门密封要求非常高，现场拼装困难，主要采取厂内完全拼装成整体，现场吊装的方式安装。

现场吊装定位时，由于堰框主体为不锈钢薄板，如果采取门槽预埋钢板焊接钢筋定位的方式，即门槽浇筑时，将钢板预埋进去，堰门吊装入门槽后，用钢筋将堰框和预埋钢板焊接连接，这种方式在焊接时会破坏堰框导致堰框变形，影响堰门整体防渗。

主要作用是蓄水、冲洗和排水。他可以调节蓄水水量，或者将下水管道水位增高。产生强大的水力波，对下水道进行冲刷。还可以用于控制排水设施的排水量，主要是依靠液压驱动，该产品材质：利用压力密闭技术精密生产而成，以此保证产品的质量。

系统主要有堰门、液压系统（含油站和附件）、超声波液位计、控制系统等组成，为方便后期检修，一般堰门前后预留检修闸槽。

超声波液位传感器检测堰门两侧水位转换为电信号给控制系统

油缸带有位移传感器，能精确控制堰板在任意位置停止，在停电实时，控制上游水位、冲洗、防倒灌等多种功能。油缸带有位移传感器，能精确控制堰板在任意位置停止，在停电实时，控制上游水位、冲洗、防倒灌等多种功能。

三、设备应用环境及组成

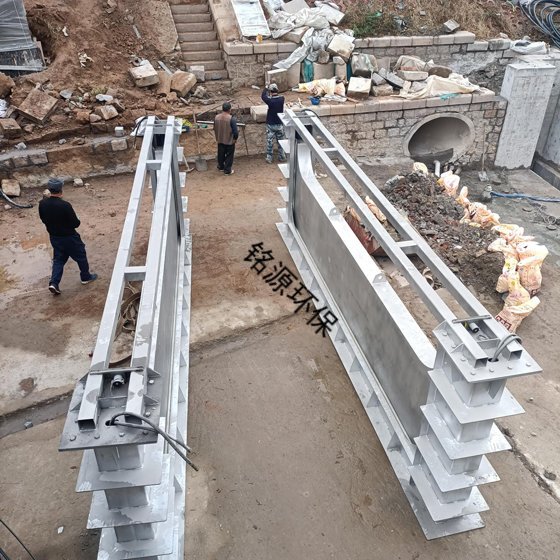

堰门组成：a,堰框  b，导向槽 c,密封副  d，堰板 e，液压缸

 应用环境：雨水调蓄池  、蓄水管道           雨水溢流设施            蓄水设施的分流建筑            排水沟、水电站

四、技术总结

在排水管网雨水溢流前的水位控制系统中，通过堰门控制排水管内雨水的液面高度，但堰门结构复杂。比如对于下开式堰门而言，其主要由堰板、堰框和油缸组合而成。堰板、堰框由不锈钢薄板折弯焊接而组成。由于堰门密封要求非常高，现场拼装困难，主要采取厂内完全拼装成整体，现场吊装的方式安装。

现场吊装定位时，由于堰框主体为不锈钢薄板，如果采取门槽预埋钢板焊接钢筋定位的方式，即门槽浇筑时，将钢板预埋进去，堰门吊装入门槽后，用钢筋将堰框和预埋钢板焊接连接，这种方式在焊接时会破坏堰框导致堰框变形，影响堰门整体防渗。
