排口设备-翻转堰门工作原理

旋转式堰门用于关闭和开放泄 ( 放 ) 水通道的控制设施。水工建筑物的重要组成部分，可用以拦截水流、控制水位、调节流量、排放泥沙和飘浮物等 。一 般由活动部分( 也称门叶 ) 、埋固部分和启闭机械3部分组成。

结构组成

堰门主要由三部分组成:

①主体活动部分， 用以封闭或开放孔口， 通称闸门， 亦称门叶；

②埋固部分；

③起闭设备。

装于溢流坝、岸边溢洪道、泄水孔、水工隧洞和水闸等建筑物的空口上，用以调节流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要组成部分。

通过装配液动限流器，可以大大减轻工人的劳动强度，提高了闸门操控性能，增大了闸门的推力，可以快速关闭，能够实现就地控制及远程控制。结构简单、运行平稳 、工作可靠，减轻工人劳动强度，现场使用良好，有一定的实际意义。

产品用途

适用范围

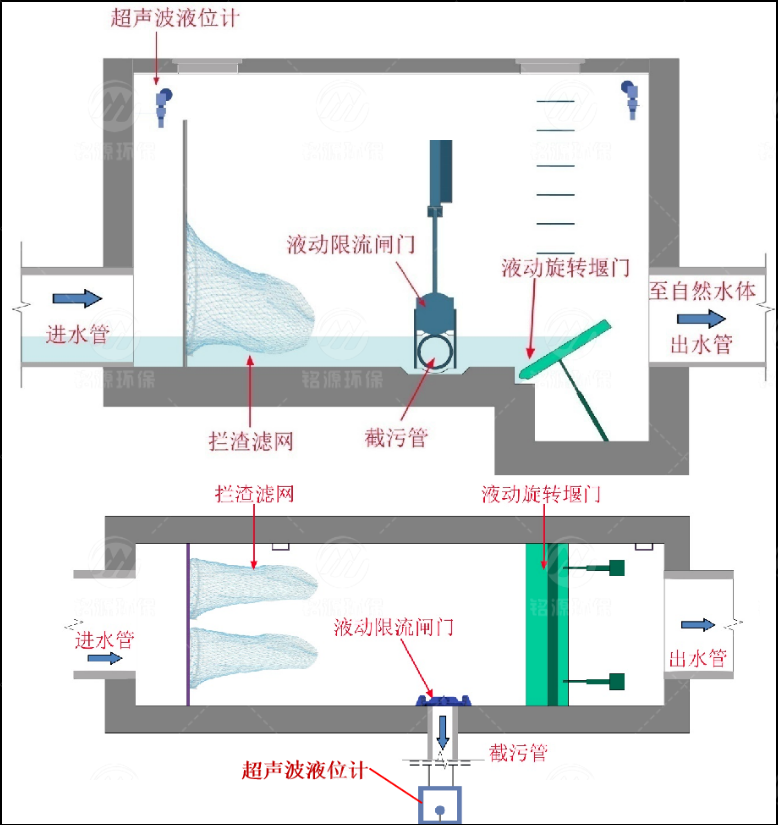

设备适用于城市交替运行的渠道排水，大型配水井及排水系统内排水口(如，堰塘，调蓄池等排水口)，以及调蓄池等设施的进水口，主要用来节流蓄水，控制排水流量和调节上游水位等。

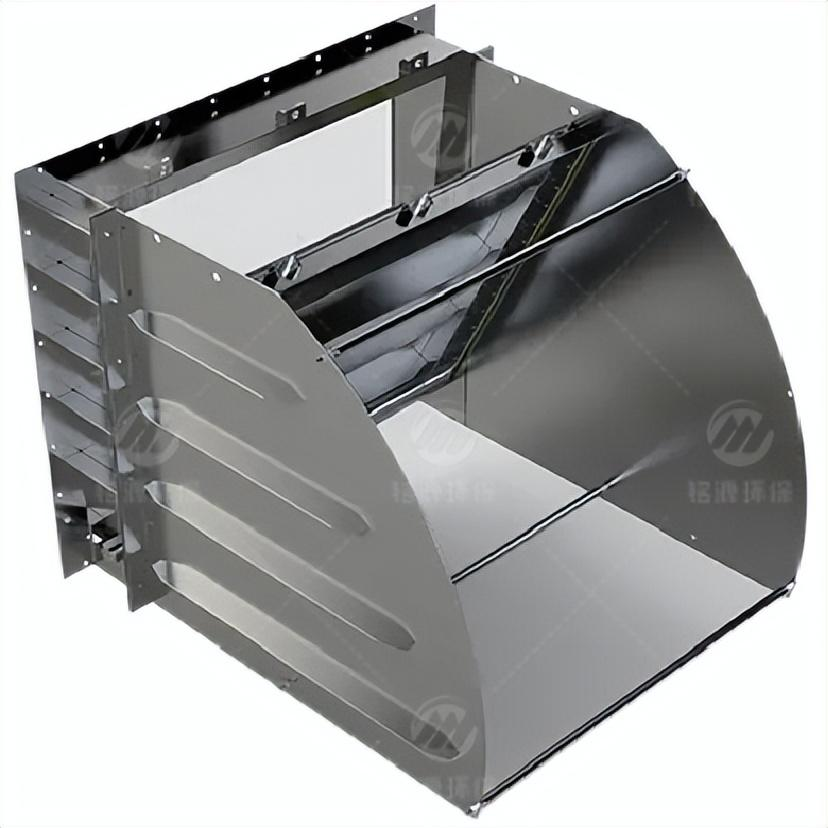

旋转堰门特点：

(1)液动旋转堰门结构简单，性能稳定，维护方便，经久耐用。
(2)液动旋转堰门可在旋转角度范围内任意位置停止，调节和控制排水量和上游水位。

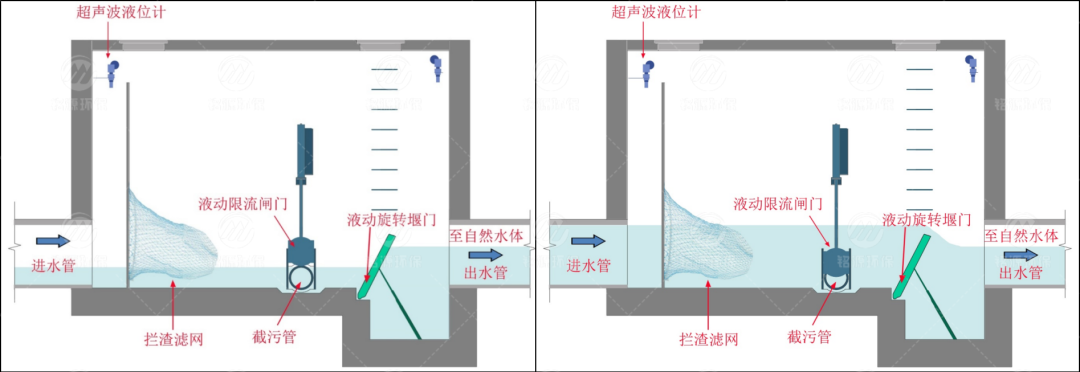

(3)液动旋转堰门利用控制系统，可自动控制液压缸驱动堰门旋转，实现节流蓄水，控制排水流量和调节上游水位的功能，无需人员看守。

(4)通过高清摄像头，可以实现远程控制，实时监控堰门状态。

(5)液动旋转堰门采用橡胶密封，三(四)面止水，密封效果好。

闸门/堰门操作步骤

安装步骤

1）首先将闸门/堰门安全吊入施工井内。

2）将闸门/堰门开口中心与井内管口中心对齐，并用膨胀螺丝固定。

3）第三步：将液压油缸装置于闸门/堰门上，同时将油管一端安置于液压油缸上；将液位传感器保护管用膨胀螺丝固定于井下并将液位传感器放置其中，随油管一并从穿线管穿出至井上，井下安装完成。

4）将闸门/液动旋转堰门开口中心与预留洞口中心对齐，并用膨胀螺丝固定。同时将油管一端安置于液压油缸上，随油管一并从穿线管穿出至井上，井下安装完成。

5）将电气控制柜放置于位置下，由专业人员依次电动液压站，油管接入，超声波液位计等接入控制系统.
