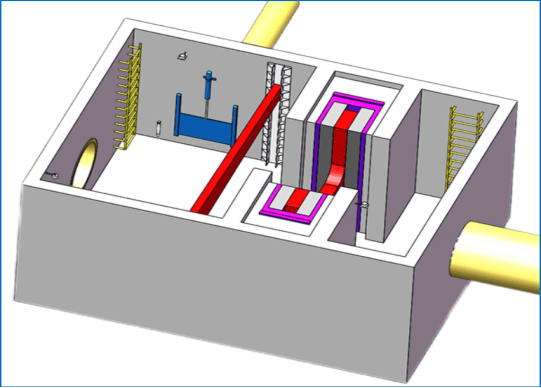

截流井设备-翻转式堰门与液动限流闸门安装方案

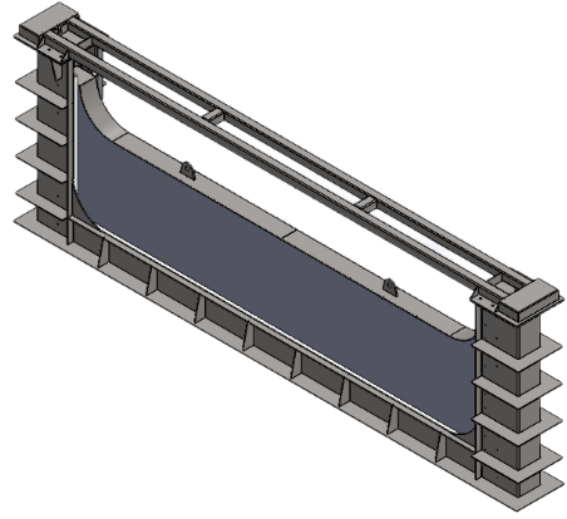

液压旋转/下开式堰门由启闭油缸驱动控制门板升降，不但节省了地下开挖空间，而且密封牢靠。上游的水是从门板的上端溢流出来，门板可根据需要升降并且可停止在任意位置，以控制配水流量或调节上游水位，可实现冲洗、水位控制和流量控制等多种功能。

雨天状态：

设备设置雨量传感器，当降雨增大且雨量达到设定值，堰门开启，限流闸门关闭，此时管内雨水流入雨水管网排进附近河流或湖泊。当降雨减小且雨量达到设定值，雨水闸门关闭，液动限流闸门开启，此时管内污水继续流入污水管网排到污水处理厂。雨天控制目标为减少雨水流入排污管网，减轻污水处理厂负荷，雨量设定值由厂家现场调试确定。

堰门成套设备的电气控制柜材质不低于不锈钢304，户外箱体的防护等级为IP65。

堰门的工作原理基于根据井内液位高低，用液压方式自动调节堰门的开度，以便控制进入下游的流量。如果下游流量超过设定值，则液动堰门自动降低开度，保持下游的流量在控制范围之内。

堰门系统采集和收到的液位信号如下：

1）堰门的电气控制柜可将开关信号输送至井池内。

2）堰门的电气控制应具有手/自动切换、急停、切断、报警等功能。

3）手动控制方式用于堰门的现场短时间控制运行，自动控制方式可以通过井池液位值来控制堰门的开起。

4）成套设备的电气控制应具有短路、过载及设备过力矩等（不限于此）保护功能，一旦出现故障，应能发出报警信号。

5）堰门成套设备在无人看管的情况下，将操作旋钮旋至自动位，堰门成套设备将在的工作方式下自动运行。

6）每台控制箱应提供以下无源触点信号及接口端子：

闸门和堰门的安装步骤

1）将闸门、堰门安全吊入井中。

2）将闸门开口中心与井内管口中心对齐，并用膨胀螺丝固定。

3）将液压油缸装置于闸门上，同时将油管一端安置于液压油缸上；将液位传感器保护管用膨胀螺丝固定于井下并将液位传感器放置其中，随油管一并从穿线管穿出至井上，安装完成。

4）将堰门开口中心与预留洞口中心对齐，并用膨胀螺丝固定。固定好后将液压油缸装置于闸门上，同时将油管一端安置于液压油缸上，随油管一并从穿线管穿出至井上，安装完成。

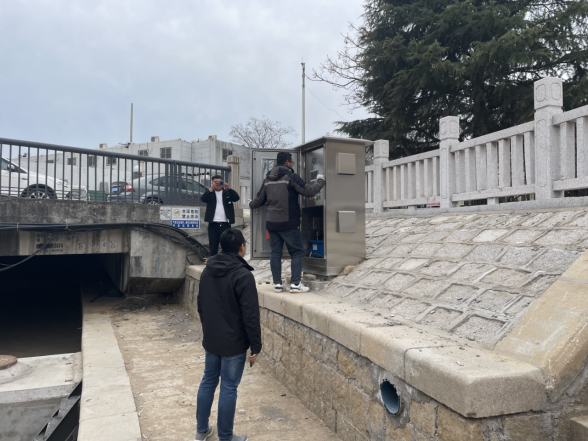

5）将电气控制柜放置于位置下，依次接入电动液压站，油管接入，超声波液位计等。

6）接通电源，进行调试设置液位。堰门与闸门能实现自动控制和手动控制。
