下开式堰门的应用

前言

海绵城市的概念和建设要求提出后，合流制区域在进行雨污分流改造还需要考虑雨水水位控制和流量控制，因此智慧截流系统又面临着新的挑战。

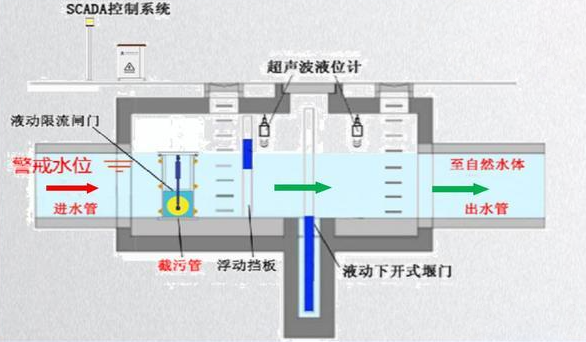

智慧截流系统是一个整体工艺，截流井内包含液动下开式堰门、限流控制阀、雨量计液位计、液压站、控制系统等;其中控制系统包括配套PLC装置及SCADA系统。

下开式堰门本体主要由框架、导向槽、橡胶密封件、门板和启闭油缸等主要部件组成。采用启闭油缸液压驱动堰门板向上/向下运动，完成堰门板开启或关闭状态。

该设备可以实现对箱涵或管道进行冲洗、精准水位控制和流量控制等多种功能。

冲洗功能

1、水位控制功能

控制系统通过超声波水位传感器对上下游水位进行检测，同时采集堰门的开度位置信号进行计算后，根据事先设定的水位状态的控制指令驱动油缸工作，精准控制堰门的上升与下降使水位始终维持预设高度。

2、流量控制功能

控制系统通过超声波水位传感器对上下游水位进行检测，同时采集堰门的开度位置信号进行计算后，发出控制指令调控堰门的上升与下降高度，使排水量达到预设值，实现精准的维持恒定流量。

3、冲洗功能

超声波液位传感器检测堰门上游水位，当上游水位较低时，堰门向上关闭，实现拦蓄，当液位达到设定值时，同时检测堰门下游水位，当下游水位较低时，堰门向下快速开启，利用堰门两侧水位差形成的势能，完成一次冲洗，可以设定每天冲洗的次数。

工作模式

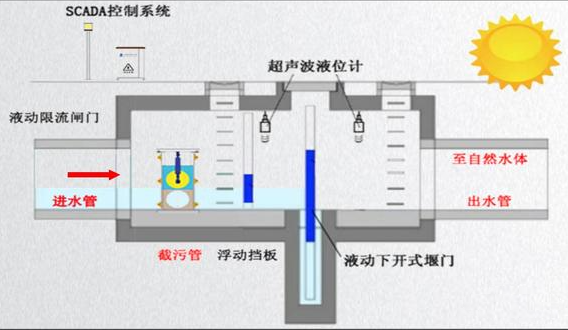

晴天时:为旱流状态，设备截污闸门开启，生活污水完全截流至截污管并输送到污水处理厂。

降雨时:限流闸门关闭，后期较干净的雨水全部排放至自然水体。

项目实例

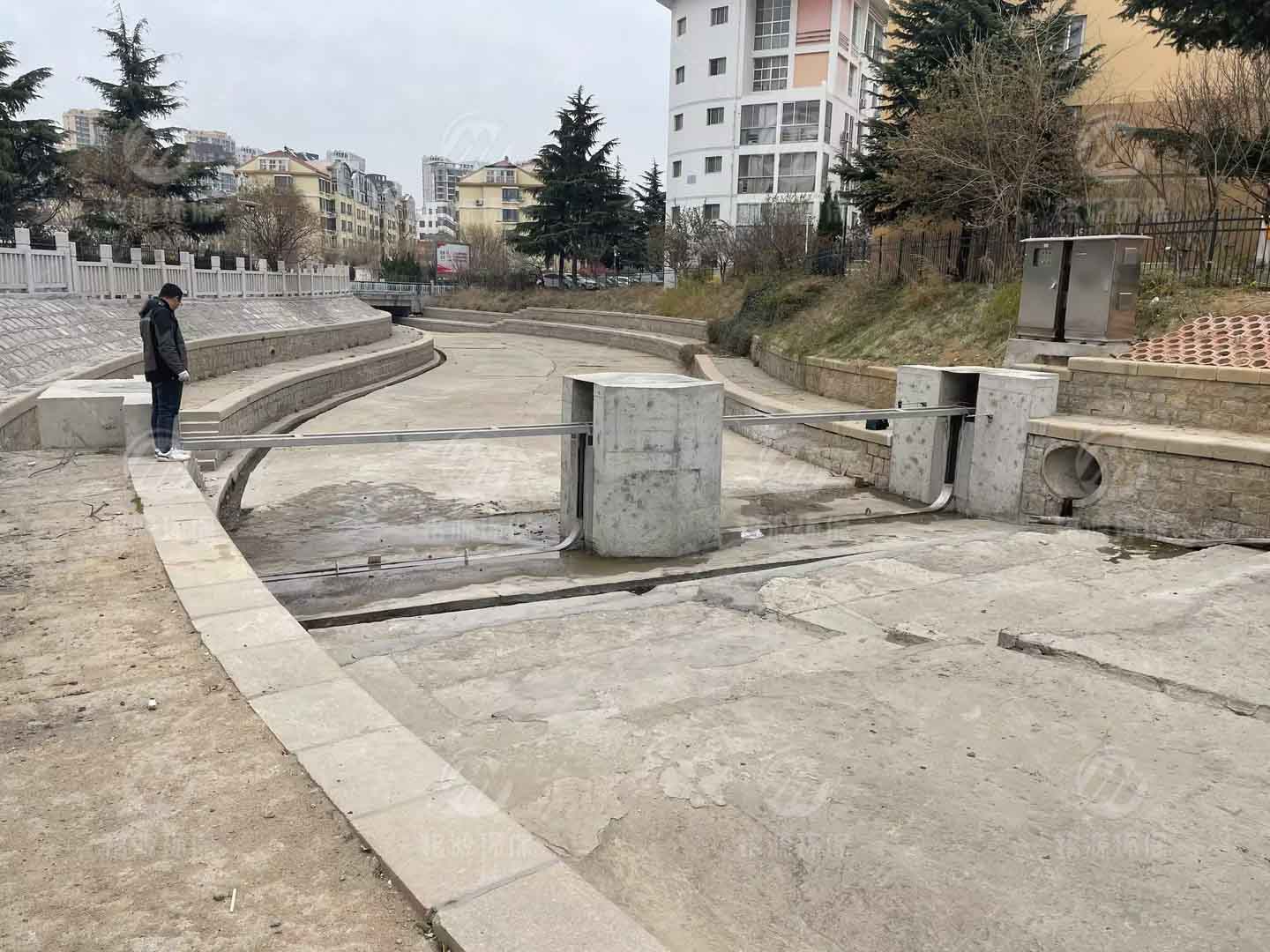

李村河项目为提升沿河周边人居环境，经过实地考察，为实现当地晴天污水不下河，雨污混合水少下河，采用下开式堰门有效起到防倒灌作用。
