堰门介绍-可调堰门

液压下开式堰门用于管道、箱涵或渠道中。可以起到冲洗、防倒灌、调节流量的作用。该设备向下开启，不占用上部空间，故称下开式堰门。在我国城市排水管道系统中，下开式堰门分两种，电动下开式堰门和液动下开式堰门，电动下开式堰门通过电动执行器控制一个堰板启闭，液动下开式堰门通过液压缸控制一个堰板启闭。

产品概述

液压下开式堰门由启闭油缸驱动控制门板升降，不但节省了地下开挖空间，而且密封牢靠。启闭油缸可配备自动控制系统，可实现无人值守自动控制。上游的水是从门板的上端溢流出来，门板可根据需要升降并且可停止在任意位置，以控制配水流量或调节上游水位，可实现冲洗、水位控制和流量控制等多种功能。

液压下开式堰门系统主要由堰门、液压系统（含液压站和附件）、超声波液位计、控制系统等组成，为方便后期检修，一般堰门前后预留检修闸槽。通过仪器监测数据，将雨水和污水自动分流到各自的管道中，实现“夏季全部截污，初期雨水弃流，雨季全部直排”的功能，是面对污染末端治理技术的必备设施。

工作原理

• 晴天状态：管道内的部分污水通过液动限流闸门流向污水管道，做到晴天时污水零直排。

• 雨天状态：初期的地面雨水比较脏，如果进入河道会对河道的水质造成污染。通过雨量计判断降雨量的大小，让脏的初期雨水进入污水管。

• 降雨中后期：雨水相对比较干净，通过液压下开式堰门打开直排入河道， 减少雨水对污水网的负荷，确保污水网正常运行。

•

产品特点

• 可以双向密封

• 堰门可停在任意高度位置

• 堰门可以就地或远程监控

• 堰门采用不锈钢焊接制成，耐腐蚀

• 维护、保养简单方便，使用寿命长

• 结构紧凑，堰门向下开启，不占用上部的安装空间

选型参数

产品功能

• 同时自动开启排水闸门

• 通过智能控制系统实现截污自动控制

• 自动化智能运行，亦可手动、触摸操作；通过水位信号传输，达到控制

• 晴天时，污水通过分类系统流向污水管网液晶显示，直观了解各系统运行状态

• 当水位达到设定值（根据实际管网需要）自动关闭截污管口

• 可实现远程控制，预留远程通讯端口

• 适合户外放置，具有防雷、防潮等特性。

主要配置

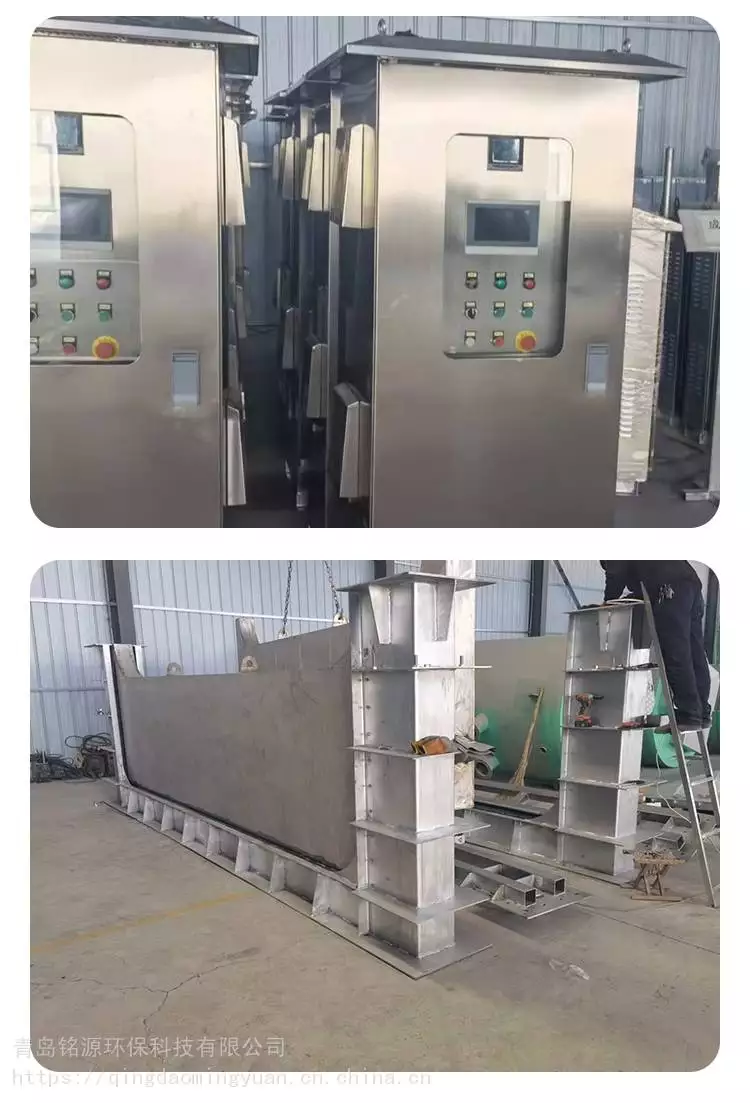

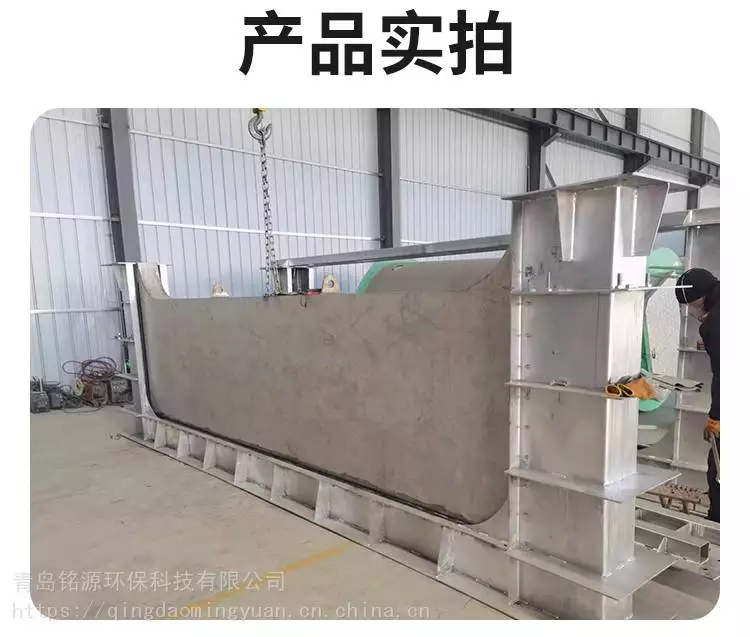

• 下开式堰门

• 下开式堰门的选材均采用优质304不锈钢焊接成型。能满足污水环境下堰门主体的寿命使用寿命不低于20年，门板厚度≥200mm。采用三元乙丙橡胶密封，具有双向止水密封结构。下开式堰门在承受正向工作压头下，通过任意1米长度的水封范围内渗漏量不超过1.25L/min。零部件均按水头设计，其抗压、抗剪强度的安全系数至少为5。

• 液压控制系统

• 液压供油系统包括∶回油箱、油泵、阀组、内部管路、滤网、各种传感器以及配套的附件等。液压电机均设有短路保护、过载保护、过流保护、缺相保护功能。具有体积小、重量轻、刚度大、精度高、响应快等特点。

• 液位系统

• 常规配置超声波液位计和投入式液位计两种，通过液位计监测水位值作为感应信号，实现位置的准确定位。

• 远程控制系统

• 智能分流井系统采用PLC控制。设备的运行状态、系统各检测仪表数据均进入PLC。柜面板配置液晶触摸屏，工作人员可以监视、调整、控制智能分流井系统内各项设备，柜内主要电器元件均采用国际知名品牌的产品。
