下开式堰门系统
  • 下开式堰门系统

下开式堰门系统

智能雨污分流设备

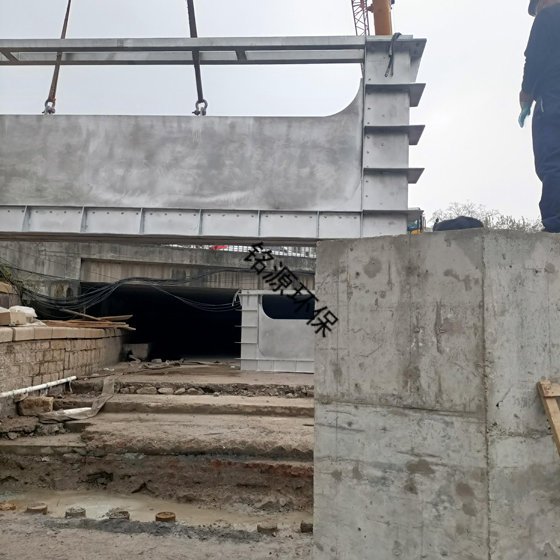

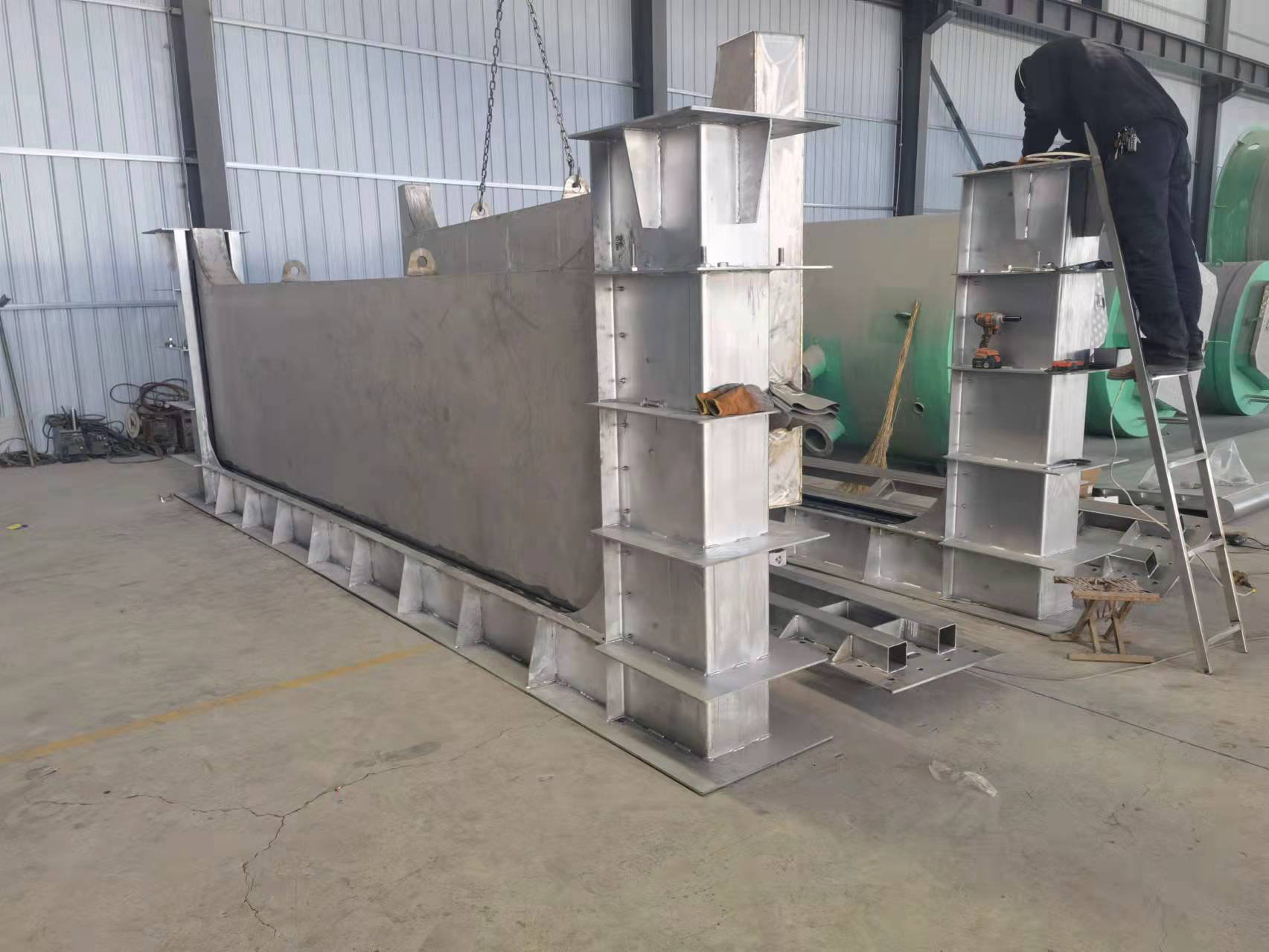

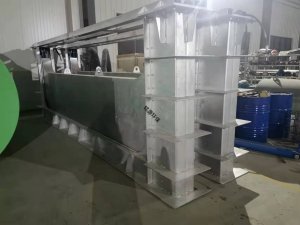

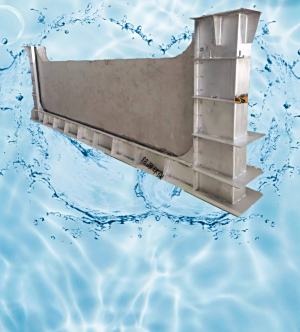

在排水管网雨水溢流前的水位控制系统中,通过堰门控制排水管内雨水的液面高度,但堰门结构复杂。比如对于下开式堰门而言,其主要由堰板、堰框和油缸组合而成。堰板、堰框由不锈钢薄板折弯焊接而组成。由于堰门密封要求非常高,现场拼装困难,主要采取厂内完全拼装成整体,现场吊装的方式安装。

马上咨询
客服电话
15318738115
17753251686

在排水管网雨水溢流前的水位控制系统中,通过堰门控制排水管内雨水的液面高度,但堰门结构复杂。比如对于下开式堰门而言,其主要由堰板、堰框和油缸组合而成。堰板、堰框由不锈钢薄板折弯焊接而组成。由于堰门密封要求非常高,现场拼装困难,主要采取厂内完全拼装成整体,现场吊装的方式安装。


背景技术

主要作用是蓄水、冲洗和排水。他可以调节蓄水水量,或者将下水管道水位升高。产生强大的水力波,对下水道进行冲刷。还可以用于控制排水设施的排水量,主要是依靠液压驱动,该产品材质:利用压力密闭技术精密生产而成,以此保证产品的质量。

技术背景

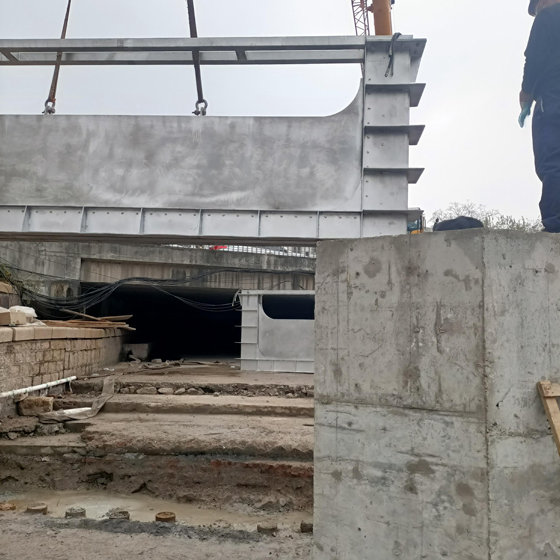

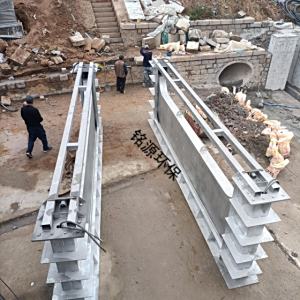

现场吊装定位时,由于堰框主体为不锈钢薄板,如果采取门槽预埋钢板焊接钢筋定位的方式,即门槽浇筑时,将钢板预埋进去,堰门吊装入门槽后,用钢筋将堰框和预埋钢板焊接连接,这种方式在焊接时会破坏堰框导致堰框变形,影响堰门整体防渗。

主要作用是蓄水、冲洗和排水。他可以调节蓄水水量,或者将下水管道水位增高。产生强大的水力波,对下水道进行冲刷。还可以用于控制排水设施的排水量,主要是依靠液压驱动,该产品材质:利用压力密闭技术精密生产而成,以此保证产品的质量。



结构与工作原理

液动下开式堰门系统主要有堰门、液压系统、超声波液位计、控制系统等组成,为方便后期检修,—般堰门前后预留检修闸槽。

下开式堰门由启闭油缸驱动控制门板升降。启闭油缸可配备自动控制系统,对液动下开式堰门可实现无人值守自动控制。上游的水是从门板的上端溢流出来,门板可根据需要升降并且可停止在任意位置,以控制配水流量或调节上游水位,可实现冲洗、水位控制和流量控制等多种功能。

超声波液位传感器检测堰门两侧水位转换为电信号给控制系统,控制系统驱动堰门两侧油缸驱动堰板在导向槽中上下滑动,导向槽的两侧及底部装有橡胶密封件起到密封作用(可做三面或四面密封),油缸带有位移传感器,能精准控制堰板在任意位置停止,在停电实时,控制上游水位、冲洗、防倒灌等多种功能。

产品特点

1.结构紧凑,堰门向下开启,不占用上部的安装空间,不影响地面上的景观;

2.使用寿命长,闸板与导轨之间装有防锁死结构使密封面磨损非常小。

3.堰门主要采用不锈钢焊接制成,具有很好的耐酸碱及耐大部分腐蚀性化学品及污水、海水等。

4.电动控制装置,定位精确、操作轻巧、易实现自控和远控。堰门可以就地或远程监控,堰门可停在任意的高度位置;

5.维护、保养简单方便,若经多年使用后出现泄漏现象,只需将闸板吊起,调换门框上橡胶密封圈即可,省时省力,维修成本低。。

重量轻,约为普通闸门的1/3重量。密封性好,采用橡胶软密封,密封效果好,可以双向密封;


产品用途

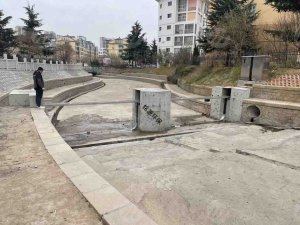

液动下开式堰门用于管道、箱涵或渠道中(其中箱涵较多)。可以起到截流、防倒灌、调节流量的作用。该设备向下开启,不占用上部空间,采用液压式启闭机启闭,因此也称液动下开式堰门。


常见问题

你们是工厂还是经销商?
您好,我们是生产厂家,自主研发生产,可放心采购。
你们的报价是固定的么?
您好,我们的报价根据您提供的技术参数进行核算报价,所以报价会有浮动。
