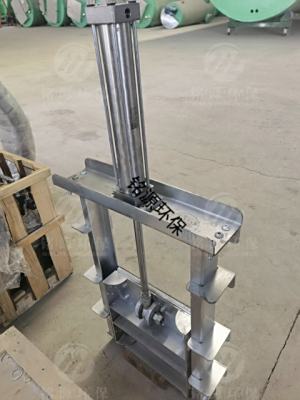

液动限流闸门
  • 液动限流闸门

液动限流闸门

智能雨污分流设备,自控截污优先选择

用于海绵城市建设,黑臭水体治理,智慧排水等雨污分流治理工程,安装于雨污分流截流井井内,实现雨水管网内雨水和污水自动切换分流,使雨水管网前端污水及少量初期雨水,进入污水管网,避免污水流入河道、湖泊等,污染自然水体,同时避免大量雨水进入污水管网,加大污水处理厂的负荷,还具有防止雨水管网外陆水位(河道、湖泊)高于雨水管网内陆水位时,河水倒流入雨水管网, 以及具有防止污水管网水位高于雨水管网水位时,污水倒流入雨水管网双重功能。既净化自然水体,又节约了污水处理的资源,是海绵城市建设、黑臭水体治理,净化自然水体的优选产品。

马上咨询
客服电话
15318738115
17753251686

产品特点

采用智能一体化控制

安装简便∶附壁式安装,DN200-1500

井内设备无需维护

安装空间要求较小∶可以垂直安装也可横向安装

美观∶不同于传统启闭机构,不露出地面

措施完善、便于维修、使用方便及寿命长,并且可任意选用驱动装置

多种控制模式∶手动、自动、远程、应急操作

可提升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物

闸体坚久耐用,阀体加强筋设计提高阀体强度直流通道设计不存渣、不卡阻,适应范围更广

阀体及框架采用SUS304材质

产品组成

液动限流器由限流器闸门、液压油缸和液压启闭系统组成。具有结构简单、维修方便、重量轻、任意方位使用等特点,并且可远距离操作。液压操作,是通过外设泵站给油缸提供压力,油缸和闸门连接在一起,完成闸门的开启与关闭。

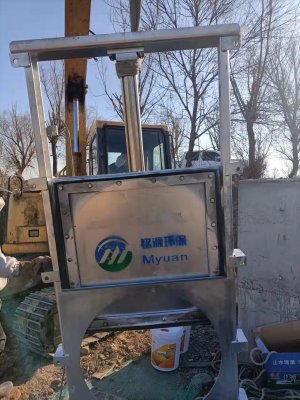

1)限流器闸门

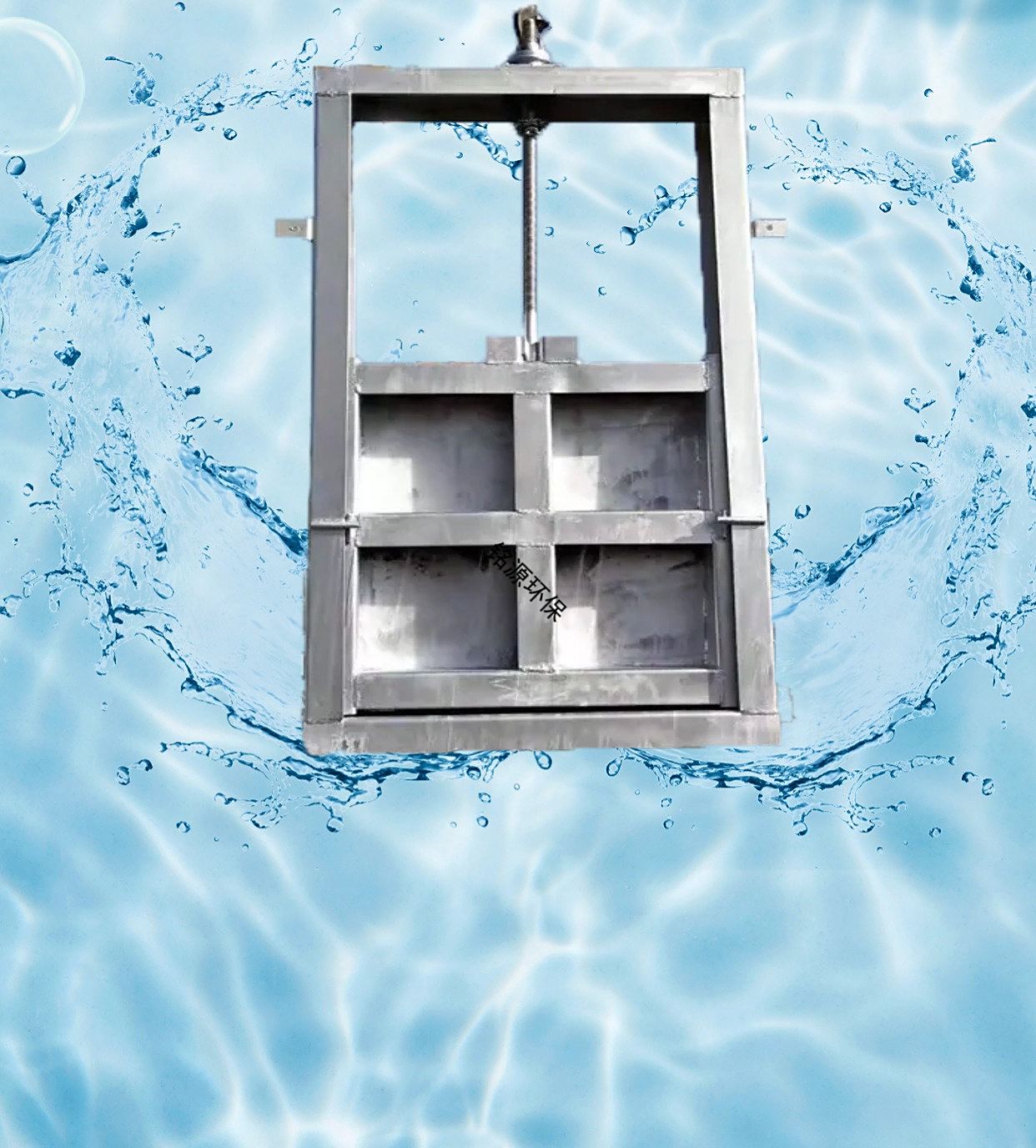

液动限流闸门又称作是液压限流闸门、液动调节闸门,主要材料为不锈钢SUS304材质,橡胶软密封,具有重量轻,操作灵活,防腐蚀,不生锈,安装维修方便,密封可靠等功能,广泛应用于自来水厂、污水厂、排灌、排涝、环保、塘堰、河流等工程,作为截止、调节流量和控制水位的用途。

不锈钢闸门具有以下优点:

1.重量轻∶约为普通闸门的1/3重量。

2.耐腐蚀∶耐酸碱及耐大部分腐蚀性化学品及污水、海水等。3.密封性好∶采用橡胶软密封,密封效果好

4.力矩小∶由于闸板重量轻,且闸板与导轨板之间摩擦阻力小,故操作力矩小。

5.寿命长∶闸板与导轨之间装有防锁死结构使密封面磨损非常小。

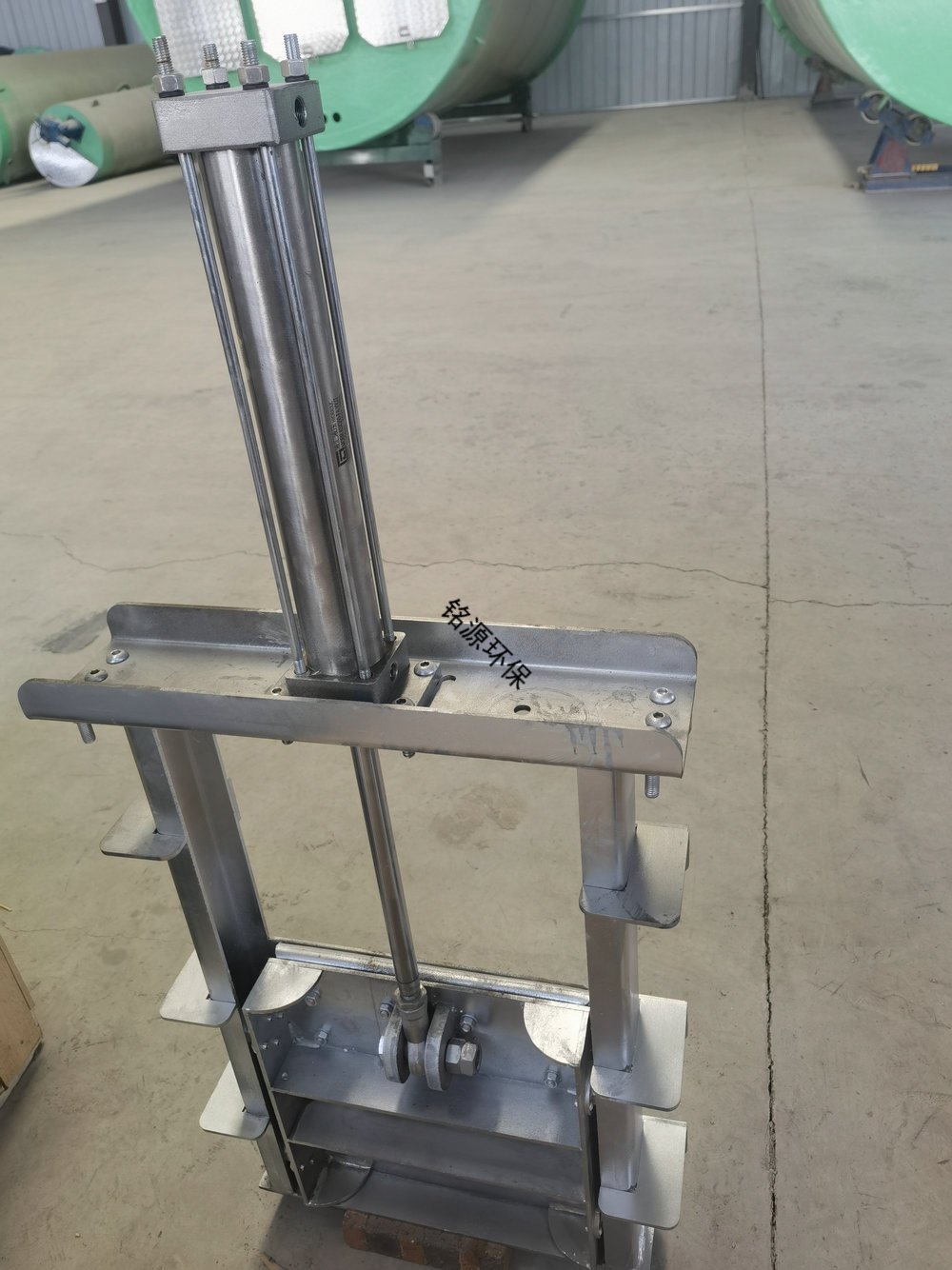

2)液压油缸

液压油缸采用拉杆结构,靠4根螺丝杆把缸筒和前后盖连接在一起,再用锁紧螺母拧紧。维修方便,只要松开锁紧螺母,即可把前盖拿出,更换密封件或者其他配件。

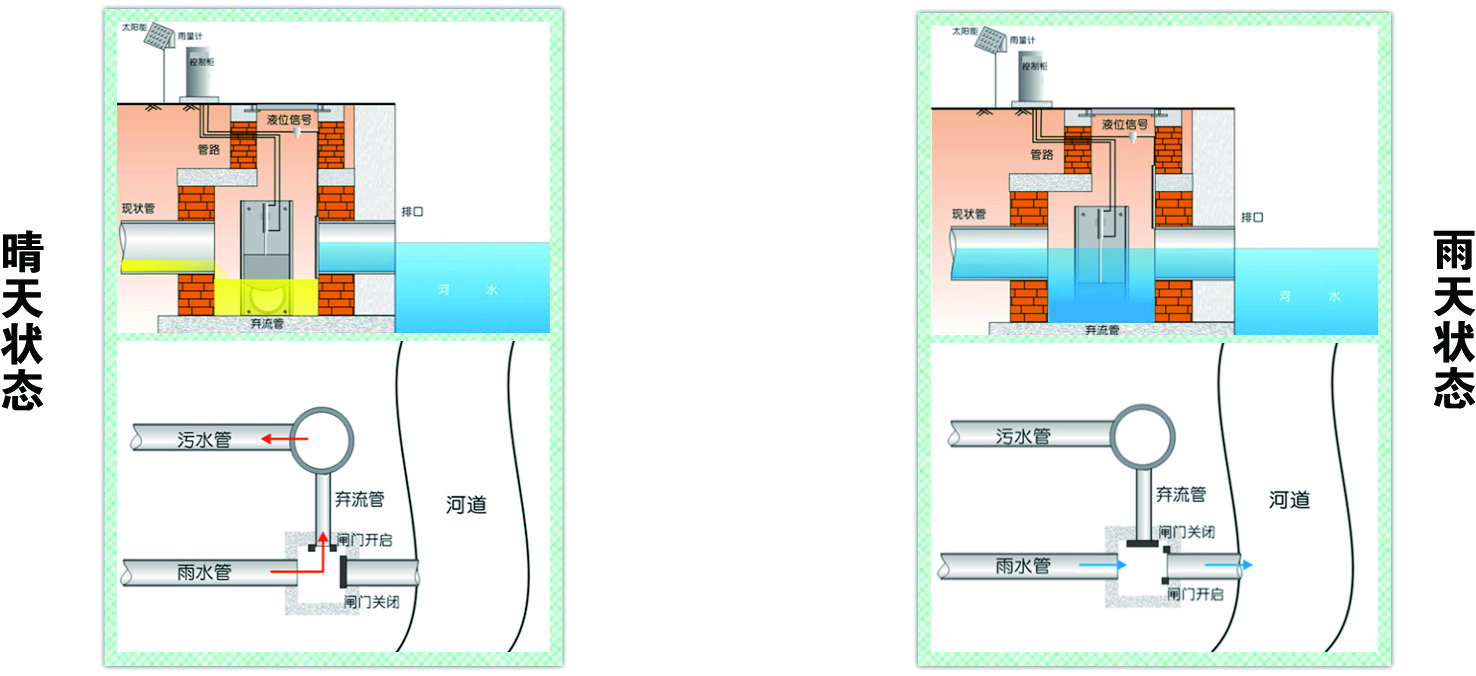

雨天状态

设备设置雨量传感器,当降雨增大且雨量达到设定值,截污闸门关闭,雨水闸门开启,此时管内雨水流入雨水管网排进附近河流或湖泊。当降雨减小且雨量达到设定值,雨水闸门关闭,截污闸门开启,此时管内污水继续流入污水管网排到污水处理厂。雨天控制目标为减少雨水流入排污管网,减轻污水处理厂负荷,雨量设定值由厂家现场调试确定。

产品特点

1、闸门结构为平板框架结构,材质为304不锈钢,防腐,使用寿命长,聚氨脂橡胶止水密封,密封性能好,采用液压驱动,油缸动力大,运行平稳。

2、液位传感器控制优先于雨量计控制,雨量计。雨量计由雨水感应器、集水斗、收集管等构成,实时采集雨量信息,当达到系统设定的降雨量或降雨时间时,雨量计会反馈信号给控制系统;

3、根据降雨时间、降雨时长、液位高度等参数,PLC控制柜实现智能控制,自动调整污水口闸门和雨水口闸门开启与关闭时间,防止大量雨水进入污水管道;

4、采用自动控制系统远程控制闸门开关,闸门开关信息会实时发送给管理人员,系统满足现场手动、电动操作,同时具有远程控制功能;

5、采用市电或太阳能供电,既节能又环保,更解决了无市电的环境下正常运行。同时提供市电接口,可实现太阳能市电两用。

应用领域

1、合流管网截污, 初期雨水排放,小区排水管与市政道路管网衔接,道路交口管道衔接处 ,河道排放口、老小区雨污分流改造工程。

2、整治城市黑臭水体工程,如工厂、别墅、住宅小区、商务楼等地下雨水总管网或分支管网在建或改造工程,实现地下雨水管网雨污分流,控源截污。

常见问题

你们是工厂还是经销商?
您好,我们是生产厂家,自主研发生产,可放心采购。
你们的报价是固定的么?
您好,我们的报价根据您提供的技术参数进行核算报价,所以报价会有浮动。
