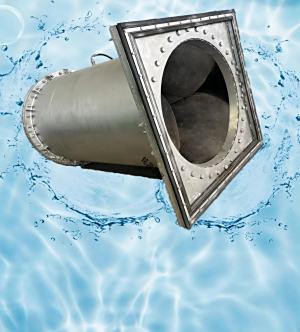

气动柔性截污装置

一、产品概述

现在大部分城市排水现状为合流制排水系统，为响应国家生态治理要求，对于系统中不具备雨污分流改造条件的老城区或城中村等，且需要对其中污水进行截污分流的场合，均可采用Myuan系列气动柔性截污装置。作为一种具备雨污分流能力的集成化智能设备，有效解决老城区可利用面积较小，施工环境较为复杂等问题，与传统的截流井相比具有非常明显的优势。

Myuan气动柔性截污装置是一种专注于城市合流制管道的污水截流井，设置在雨水管与污水管的汇合处，通过仪器监测数据，将雨水(尤其是初期雨水)和污水自动分流到各自的管道中，实现“夏季全部截污，初期雨水弃流，雨季全部直排”的功能，是面源污染未端治理技术的必备设施。

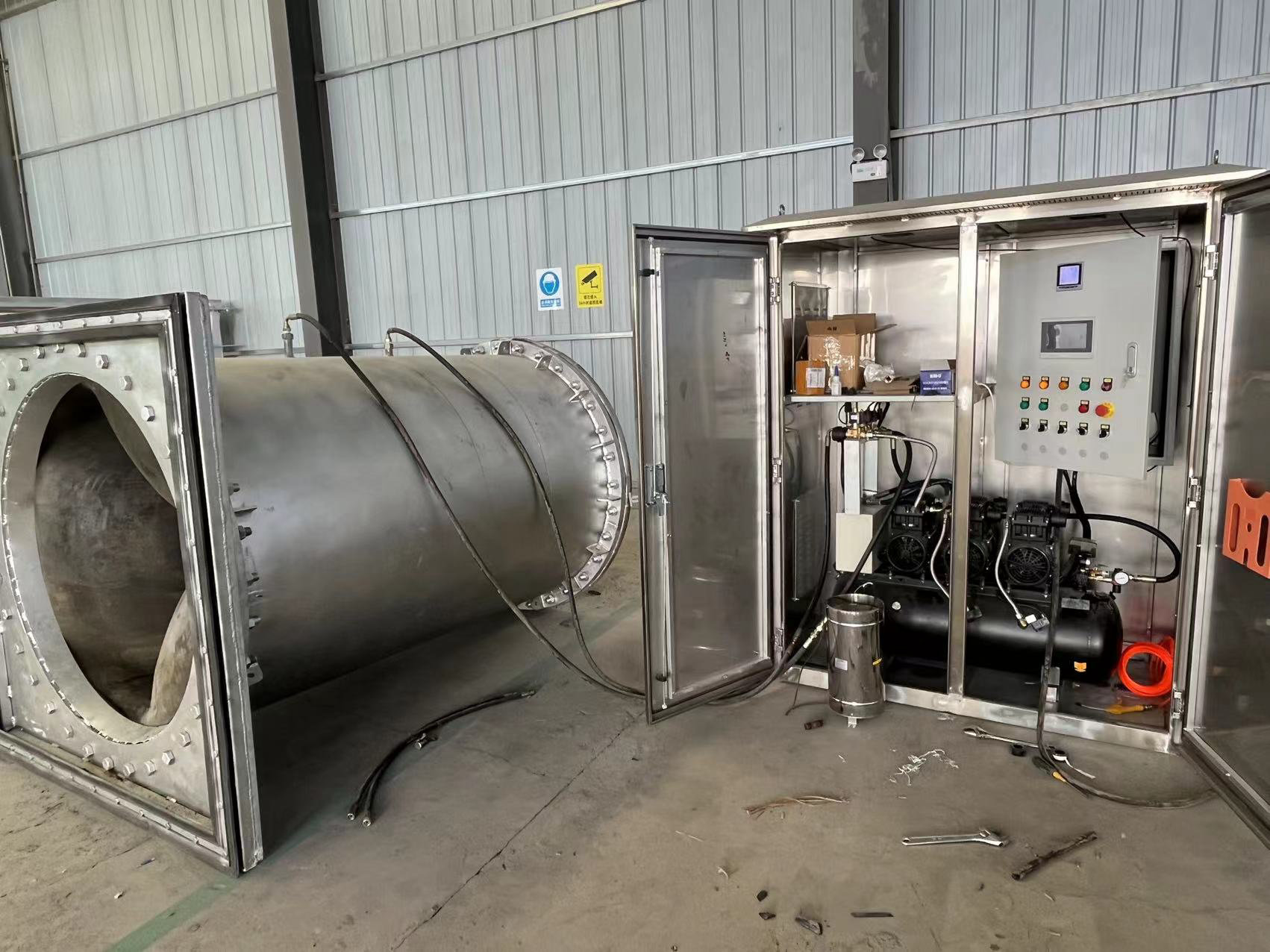

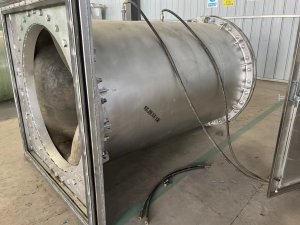

Myuan气动柔性截污装置为标准化产品，管径出水管径从DN400至DN1500，外壳采用SUS304材质或碳钢防腐材质加工而成。系统包括柔性截污装置主体、复合橡胶套管、液位计、水质监测仪、视频监控系统以及Myuan-iSCADA智能控制系统等，还可配套太阳能供电系统，确保系统的成本效益及运行可靠性。

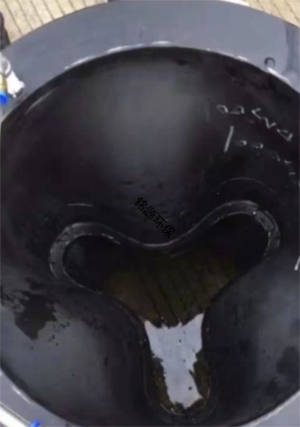

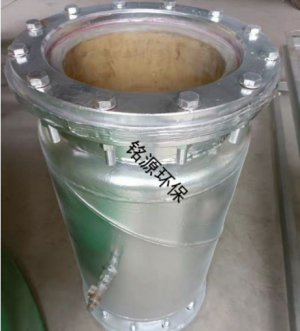

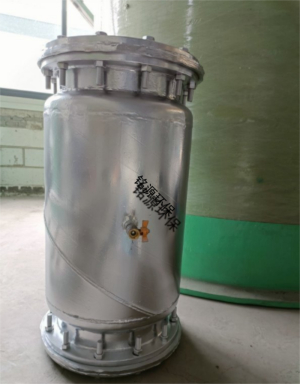

   Myuan气动柔性截污装置是一种用于排水系统截流装置。控制方便，结构简单，橡胶耐老化使用寿命长。通过压缩空气就可实现控制开/关的工作状态和运行速度。运行过程中介质只与橡胶胶套发生接触，不与其他装置发生接触。

   智能截污要实现“清污分流”，既要控制污水向地表水环境和市政雨水管道排，同时也要控制河湖等地表水进入污水系统。

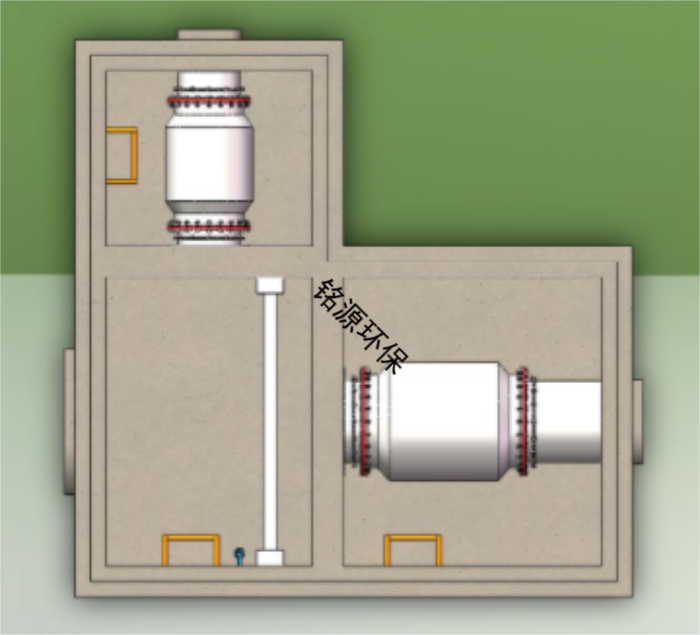

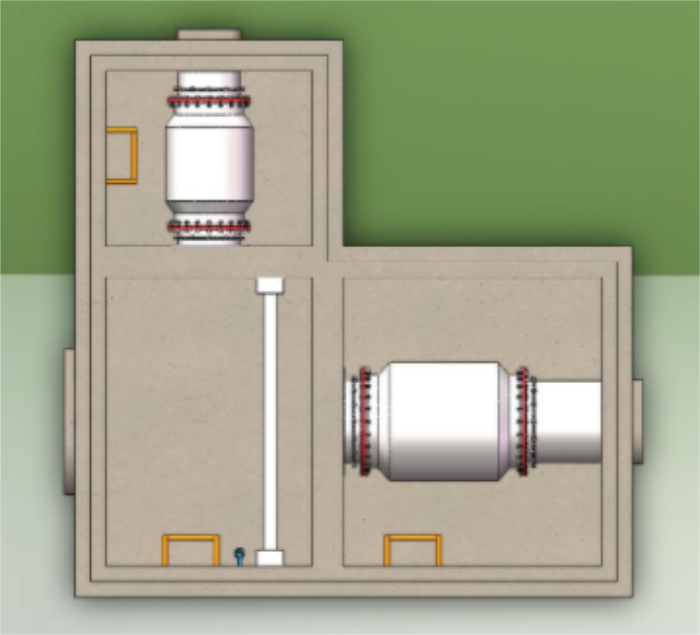

   Myuan气动柔性截污装置就是在传统的截流井中的污水口与雨水口安装上柔性气动限流闸，将两者结合可以准确的实现雨污分流。截流井有三个管口，分别为雨污同流管进口，污水管出口，雨水管出口，雨水管口接入市政污水井，雨水管接入市政雨水井或者外排入附近河道。

二、常规工艺说明

1．晴天截流污水

  重力自流：城市污水直接流入污水管道，实现旱流污水入污水管道。 截污管道上的柔性气动截流装置打开，旱流污水经截污管截至污水干管；降雨时，分流井的雨水进入截污干管，分流干净的雨水进入下游的市政雨水管或就近的自然水体。

2．雨天截流初雨

当初期雨水流入截流井时，柔性截污装置打开，防止初期雨水直接进入河流，当水位达到设定高度时，柔性截污装置自动关闭进行截流。将雨水排至河道。

当分流井内的液位小于设定液位时，截污管上的柔性气动截流装置开启，污水排入污水管网。

此外，Myuan气动配备先进的Myuan-iSCADA云智能控制系统，使柔性截污分流井内既可以实现无人值守，又能实现远程监控。

三、应用领域

控源截污工程   截污纳管工程   雨污分流工程   市政管道工程

黑臭水体治理   水环境生态治理工程   海绵城市建设

四、核心优势

主动截污，不同于被动截污

睛天无溢流，雨天无倒灌，最大限度减少溢流污染

可选配太阳能供电系统，有效节省能源  全面实现自动化精确控制

五、产品特点

1．施工周期短 安装便捷

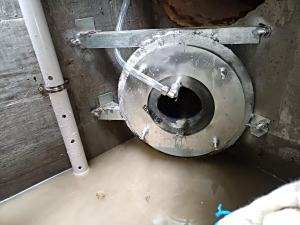

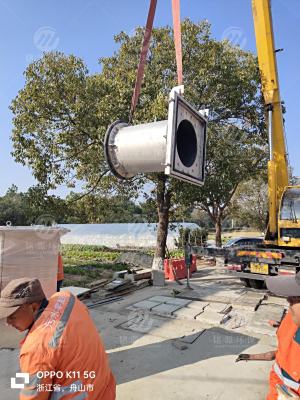

Myuan柔性截污装置施工周期短，在原有池体基础上进行改造安装好结合装置即可完成安装工作。也可在新建池体上预制结合装置，只需半天时间即可安装好设备主体。也可以在既有管道上进行快速安装。

2．自动化程度高 使用方便

Myuan气动柔性截污装置自带Myuan-iSCADA智能控制系统，现场只需要进行气路和电气线路连接即可投入使用。

每套装置都在工厂内进行过设备气密性测试以及程序预测，现场只需要根据情况设定相关参数。

Myuan气动柔性截污装置采用先进云智能控制系统，通过静压式液位传感器（或超声波液位计）、实时水质监测系统（可选）、雨量计、等先进技术采集并进行相应计算，实现系统高效、智能运行，大大降低溢流污染，提高截污效果。

     Myuan一体化截污井云智能控制系统可以帮助客户实现截污井的远程控制和无入值守。避免了重新建立中控平台或汛期安排人员到场开闸值守所带来的高额成本。
